Deutsch | English | ||
Produktbeschreibung | Product Description | ||
Die EOC 2000 UP-Dose ist eine C-Durchgangsdose mit integrierter GBit LAN-Schnittstelle. Ein vorhandenes Koaxialkabel wir zur gleichzeitigen Übertragung von DVB-C und Netzwerkdaten genutzt.
Internet-/Netzwerkdaten können über den GBit Ethernet Anschluss genutzt werden.
Die Koax Buchse stellt ein Breitband Kabelsignal (240 bis 860 MHz) zur Verfügung und kann mit einem handelsüblichen Receiver genutzt werden.
Die Auskopplung des TV Signals erfolgt über die Koax Buchse, die der Netzwerkdaten erfolgt über die RJ45 Buchse.
Die Vernetzung der einzelnen UP Dosen/G.hn Module findet automatisch statt.

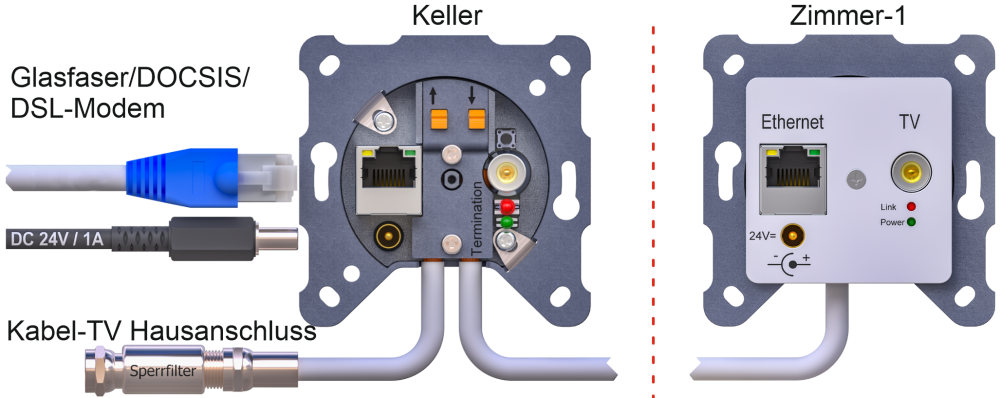

Die EOC 2000 kann via Fernspeisung durch einen AMP X8 oder mit einem 24V/1A Netzteil betrieben werden.

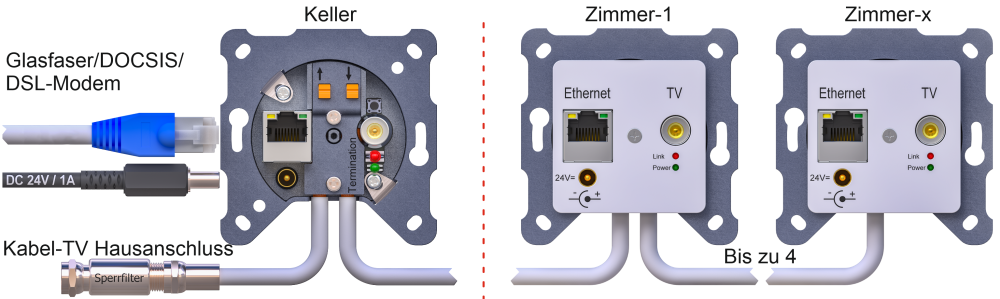

Es können 4 nachfolgende EOC 2000 versorgt werden.
Die EOC 2000 lässt sich sowohl in eine einzelne Unterputzdose als auch in eine mehrfach Unterputzdose einbauen.
Jede EOC 2000 kann mit jeder anderen Unterputzdose Daten austauschen.
Verkabelung/Anschluss der EOC-Unterputzdosen an den AMP X8 werden im Video beschrieben.
Empfohlene Anwendung: Gebäudeaufrüstung mit Gigabit bei vorhandener Koaxialverkabelung und kleinem Budget für: Heimanwender kleine Firmennetzwerke Hotels Krankenhäuser Kurbetriebe Altenheime Altbausanierung | The EOC 2000 is an in-wall socket which supports the simultaneous transmission of Internet and Cable TV on an existing coax cable network. The installation of the in-wall socket is adding an internet connection to the existing use of cable TV on the same coax cable.
It contains an integrated Gbit LAN interface and a C pass-through socket.
Internet/Network data can be utilized via the Gbit Ethernet connection.
The coaxial socket provides a broadband cable signal in the range of 240 MHz to 860 MHz.
The TV signal gets decoupled via the coaxial socket, whereas network data is transmitted via the RJ45 socket.
Interconnection of individual in-wall sockets is done automatically.
The first in-wall socket is capable of supplying up to another 5 in-wall sockets.
The EOC 2000 can be powered via remote supply by an AMP X8, or with a 24 V/1 A power supply.
Therefor it can supply four subsequent EOC 2000.
The EOC 2000 can be installed in a single flush-mounted box, as well as in a multiple flush-mounted box.
Each EOC 2000 can exchange data with any other flush-mounted box.
Video - Wiring and connection EOC in-wall socket to AMP X8
Recommended application: Building upgrade with Gigabit Ethernet with existing coaxial cabling and limited budget. Home users Small company networks Hotels Hospitals Sanatoriums Retirement homes Renovation of old buildings | ||
Technische Details | Technical details | ||
Herstellergarantie: | Keine Garantie | Manufacturer’s Warranty: | No guarantee |
Kategorie: | Hardware | Category: | Hardware |
-DVB-C-Einzeldose für Reihenverteilung -Einbau in Einzel- und Mehrfachdosen -Frequenzbereich: 2 – 199 MHz -Netzwerkstandard: G.Hn -Datenrate Brutto: 2000 Mbps -Datenrate Netto: 1700 Mbps -Durchgangsdämpfung: 300 – 860 MHz: -2 dB (16 db Richtkoppler) -Durchgangsdämpfung: 300 – 860 MHz: -3 dB (10 db Richtkoppler) -Richtkoppler: 16 dB (andere Werte auf Anfrage) -Hardware Verschlüsselung: AES 128-bit -Quality of Service: VLAN/TOS/Packet Classifier -Fernwartung: TR-069 Remote Management (optional)
-Geeignet nur für DVB-C Verkabelung -Nicht geeignet für Satellitenverkabelungen
Anschlüsse -Koax in (schraubenlose Verbindung) -Koax out/Termination -RJ-45 Buchse (GBit) -IEC TV Buchse -Stromanschluss für Fernspeisung: 24 V/1 A (reicht für 5 hintereinander geschaltete Unterputzdosen)
Links: | -C-throughput in-wall socket -Can be integrated into single outlets and multiple outlets -Frequency range 2 – 199 MHz -Network standard: G.Hn -Data rate Gross: 2000 Mbps -Data rate Net: 1700 Mbps -Attenuation 300 – 860 MHz: -2 dB (16 db coupling) -Attenuation 300 – 860 MHz: -3 dB (10 db coupling) -Coupling: 16 dB (other values on request) -Hardware encryption : AES 128-bit -Quality of Service: VLAN/TOS/Packet Classifier/Virtually perfect transmission with IPTV -Remote service: TR-069 remote management (option)
-Only suitable for DVB-C wiring -Satellite wiring is not supported
Connections -Coax in -Coax out/Termination -RJ-45 socket (Gbit) -IEC TV socket -Power connection for remote powering 24 V/1 A (Sufficient for 5 serial connected in-wall sockets)
Links: | ||
Die technischen Daten werden uns von dritter Seite zur unverbindlichen Information zur Verfügung gestellt. Wir übernehmen keine Haftung für Fehler dieser Daten. | |||
